条码在零售商品上的使用

发布日期：2013-05-08 17:01 浏览次数：

商品条码如何在零售商品上的使用

使用步骤如下

步骤一：为不同的商品项目编制不同的商品标识代码

1、商品标识代码的结构

在我国，零售商品的标识代码主要采用GTIN的三种数据结构，即EAN/UCC-13、EAN/UCC-8和UCC-12。通常情况下，选用13位的数字代码结构用EAN-13条码表示。只有当产品出口到北美地区并且客户指定时，才申请使用UCC-12代码（用UPC条码表示）。中国厂商如需申请UPC商品条码，须经中国物品编码中心统一办理。EAN/UCC-13和EAN/UCC-8的结构分别如图1、图2、图3所示。

1）EAN/UCC-13的数据结构

（1）当前缀码为690、691时，EAN/UCC-13的代码结构如图1所示：

图1 EAN/UCC-13代码结构一

（2）当前缀码为692、693时，EAN/UCC-13的代码结构如图2所示：

图2 EAN/UCC-13代码结构二

厂商识别代码厂商识别代码是由中国物品编码中心统一向申请厂商分配。厂商识别代码左起三位由国际物品编码协会分配给中国物品编码中心的前缀码。
商品项目代码商品项目代码由厂商根据有关规定自行分配。
校验位用来校验其他代码编码的正误。它有固定的计算方法，参见GB 12904附录。

2）EAN/UCC-8的代码结构如图3所示

图3 EAN/UCC-8代码结构

商品项目识别代码是EAN编码组织在EAN分配的前缀码（X8X7X6）的基础上分配给厂商特定商品项目的代码。为了保证代码的惟一性，商品项目识别代码须由中国物品编码中心统一分配。
校验位用来校验其他代码编码的正误。它有固定的计算方法，参见GB 12904附录。

2、示例

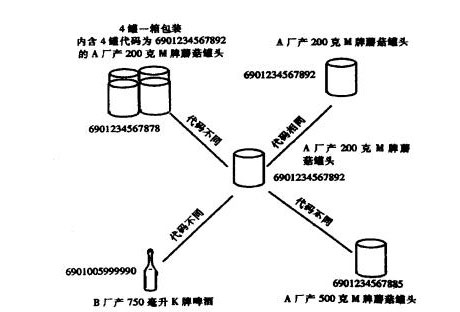

厂商在编制商品标识代码时，应遵守惟一性、稳定性及无含义性三个基本的编码原则。假设分给A厂的厂商识别代码为6901234，其部分产品的编码如图4所示。

图4 商品标识代码的编码示例

步骤二：选择相应的条码符号

在我国，零售商品选用EAN/UPC商品条码来表示。EAN/UPC商品条码包括EAN商品条码（EAN-13和EAN-8）和UPC商品条码（UPC-A和UPC-E）。EAN-13和EAN-8条码如图5所示。UPC商品条码是UCC-12标识代码的条码符号表示，具体见GB 12904-2008。

图5 EAN条码

EAN-13商品条码又称标准版商品条码，表示EAN/UCC-13代码。EAN-8商品条码也称缩短版商品条码，表示EAN/UCC-8代码。

步骤三：EAN/UPC条码符号的设计

1、符号尺寸
EAN/UPC条码符号的放大系数一般在0.80～2.00的范围内选择。条码符号随放大系数的变化而放大或缩小。具体尺寸要求见GB 12904-2008。
2、左右侧空白区
条码左右侧空白区的宽度尺寸随放大系数的变化而变化。左右侧空白区的宽度对条码的成功识读有着重要的意义，因此，其宽度尺寸要求是衡量条码符号质量的主要参数之一。
3、条空颜色搭配
条空颜色搭配是指条码中条色与衬底空色的组合搭配。条码是使用专用识读设备依靠分辨条空的边界和宽窄来实现的，因此，要求条与空的颜色反差越大越好。一般来说，白色作底，黑色作条是最理想的颜色搭配。
4、符号位置
条码符号位置的选择应以符号位置相对统一、符号不易变形、便于扫描操作和识读为准则。首选的条码符号位置宜在商品包装背面的右侧下半区域内。

步骤四：条码符号的印制

为保证条码的印刷质量，中国物品编码中心及其分支机构开展了条码原版胶片制作服务和印刷企业商品条码的印刷资格认定工作。企业可以根据自己的实际情况到编码中心或其分支机构定制条码原版胶片，并到获得商品条码印刷资质的印刷企业印制条码。
